1、三维探头的实际意义
Xpedition/PADS Professional Layout为PCB设计工作人员给予了根据仿真模拟真正生产制造的设计方案来表明和认证设计方案的作用。依靠集成化的二维和三维编缉作用，设计方案工作人员可以更好地掌握物理学商品，而且可以查验是不是存有机电工程问题，进而防止在开发周期时间的中后期造成价格昂贵的再次设计方案。可应用对于全部线路板原素的详细真实的虚拟化技术表明及其整套表明控制，除此之外，3D Layout还可清除将PCB设计步骤集成化到机电工程设计流程所面临的挑战。
ECAD-MCAD协同管理
2、3D表明

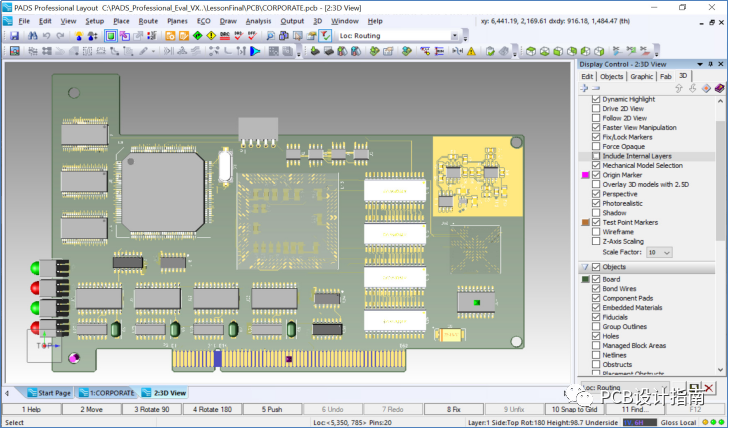

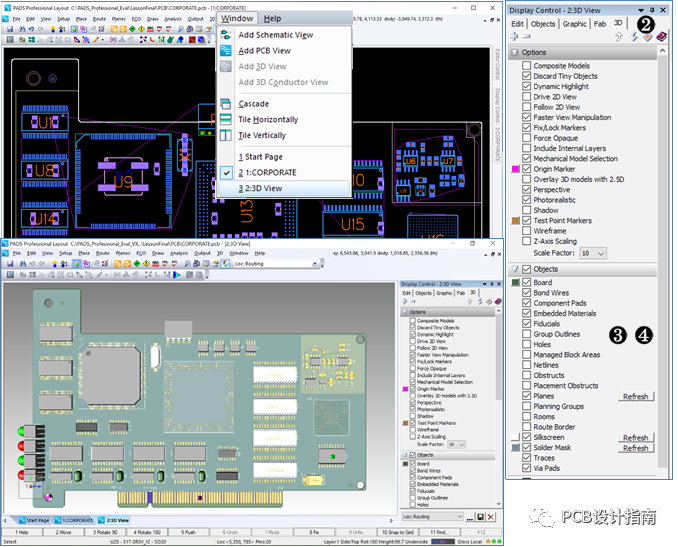

? 调整图片大小表明电源电路板，并挑选 Window > Add 3D View 以开启 3D Layout编辑软件对话框。
? 开启 Display Control 并挑选 3D 菜单栏。
? 在3D 菜单栏的Objects一部分，依据必须开启Vias、Traces、Planes、Soldermask 和 Silkscreen，并注意三维编辑软件对话框中的真实的虚拟化技术表明。提醒：您很有可能要根据选择颜色选择块并调节清晰度等级，将阻焊层设成全透明才可以表明布线。
? 进行 3D 菜单栏的 Options 一部分，并查询三维编辑软件对话框中的交互选择项。试着开启和关掉多个选择项，观查产生的转变。注：客户可以良好控制三维编辑软件对话框的拟真作用。三维快速导航Xpedition 3D 包括迅速导航键，您可以应用这种功能键轻轻松松变更主视图，还可以应用 3D View 菜单栏或 3D View 菜单栏选择项。
Ctrl 鼠标滚轮 ‐ 表明所有
Shift 鼠标滚轮 ‐ 变小

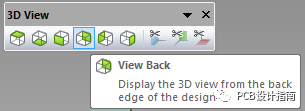

Shift T ‐ 主视图顶端
Shift B ‐ 主视图底端
Shift L ‐ 主视图左边
Shift R ‐ 主视图右边
Shift F ‐ 主视图正脸
Shift K ‐ 主视图反面
3、调节三维主视图
您可以更好地偏斜或转动 PCB 的三维模型，便于能够更好地查询设计方案的背面，或是从不一样的视角查询 PCB。

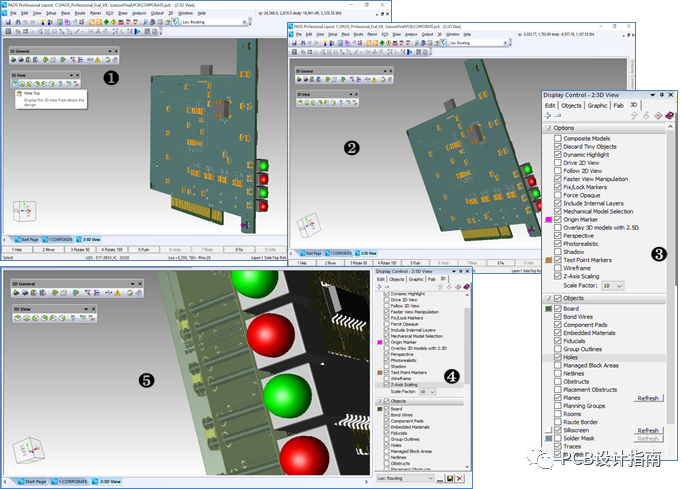

? 在按着 Shift 键和鼠标滚轮的与此同时拖拽电脑鼠标，可以旋转设计，进而表明线路板的反面。
? 在按着 CTRL 键和鼠标滚轮的与此同时拖拽电脑鼠标，可以偏斜设计方案。
? 在 Display Control 的 3D 菜单栏中禁止使用 Soldermask，并在 Options 一部分开启 Include Internal Layers。
? 开启 Z‐Axis Scaling 并运用值 10。
? 调整图片大小至某一线路板地区，查询內部层和通孔构造。提醒：您很有可能必须进一步转动和偏斜设计方案才可以表明线路板的内部构造。
4、机壳和三维主视图
PADS Professional Layout 还能够彻底依照机械结构设计专用工具中的显示方式来表明机壳、支撑架、机械设备硬件配置，乃至别的 PCB 安装。
? 挑选3D > View > Top，随后在按着Ctrl键的与此同时点击鼠标滚轮可以表明所有，以重设设计方案主视图。
? 在 Display Control 中禁止使用 Include Internal Layers 和 Z Axis Scaling。

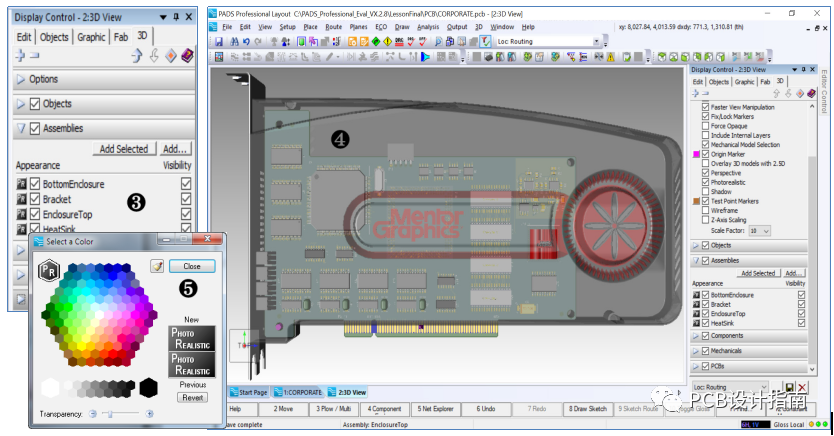

? 在 Display Control 的 3D 菜单栏中，进行并开启 Assemblies 一部分，随后加上并开启四个机械设备零件的 visibility 特性。变小主视图以查询全部安装。
? 大家早已为您导进这种机械设备硬件配置部件，但是您也能够根据 3D 菜单栏轻轻松松导进 STEP 文件格式的机械设备文档。
? 要查询 PCB，请在 Display Control 中挑选 Enclosure Top 的色调选择块，并将 Transparency 滚动条设成约 25%。如今，您能够看见机壳內部的 PCB 板。
5、加上截面
可以向三维主视图中加上 X、Y 和 Z 轴截面，便于设计方案工作人员能够更好地表明数字模型中的关键点。还能够轻轻松松地改动这种截面的具体位置和视角，便于恰当地调节其方向，进而取得最好实体模型主视图。
? 稍稍转动线路板。
? 挑选 3D > View > X Cut Plane，并应用滚动条编缉截面部位。
? 调整图片大小至截面地区以表明该一部分。
? 挑选 Setup > Settings为在设定全自动开启此设计方案时开启储存時间的制定中的3D。便于在开启此设计方案时省时省力，点一下明确。
? 撤出 PADS Professional Layout 而不储存变更。
如今，您已掌握 PADS Professional 3D Layout 应用拟真来操纵和查询设计方案内全部线路板原素的作用，该作用可得到相近具体生产制造商品的表明实际效果，并可清除三维行业所遭遇的设计方案难点。
