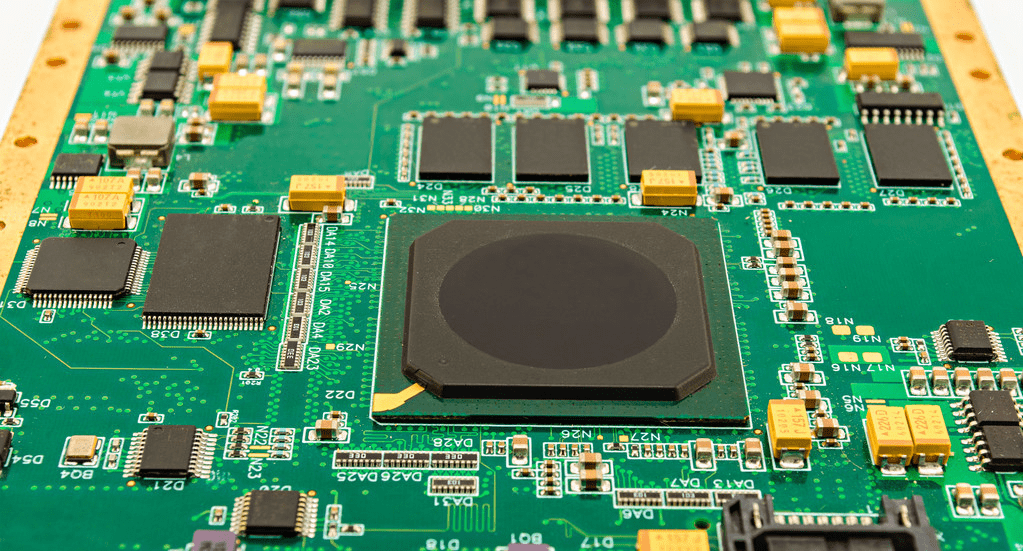

PCB（PrintedCircuitBoard），中文名为pcb电路板，又被称为印刷线路板、印刷电路板，是至关重要的电子器件构件，是电子元件的支承体，是电子元件保护接地的服务提供者。因为它是选用电子器件造纸术制做的，故被称作\”包装印刷\”线路板。
伴随着PCB 规格规定愈来愈�。骷喽悦芏裙娑ㄓ从撸琍CB 设计方案的困难也越来越大。
怎样完成PCB 高的布通率及其减少设计方案時间，在这里小编谈一谈对PCB 整体规划、合理布局和走线的设计方案方法。
在逐渐走线以前应当对设计方案完成仔细的剖析及其对软件工具开展仔细的设定，这会使设计方案更为符合规定。
1、明确PCB 的叠加层数
线路板规格和走线叠加层数必须在制定前期明确。走线层的总数及其重叠（STack-up）方法会同时�：Φ接∷⑾叩淖呦吆吞匦宰杩�。板的尺寸有利于明确重叠方法和印刷线总宽，完成期待的设计效果。现阶段实木多层板中间的成本费区别不大，在逐渐设计方案时最好是选用较多的电源电路层并使敷铜联合分布。
2、设计方案标准和限定
要圆满完成走线每日任务，走线专用工具必须在合理的标准和限定标准下工作中。要对任何特别要求的电源线开展归类，每一个数据信号类都需要有优先，优先越高，标准也越严苛。标准涉及到印刷线总宽、通孔的较大总数、平面度、电源线中间的相互作用及其层的限定， 这种标准对走线专用工具的特性有较大�：�。
用心考虑到设计方案标准是取得成功走线的关键一步。
3、部件的合理布局
在最优控制安装全过程中，可生产制造性设计方案（DFM）标准会对部件合理布局造成限定。假如安装单位容许部件挪动，可以对电源电路适度提升，更有利于全自动走线。所界定的标准和约束方程会�：侠聿季稚杓品桨浮Ｈ远酉咦ㄓ霉ぞ咭淮沃荒芸悸堑揭桓鍪菪藕牛萆瓒ㄗ呦叩脑际匠碳捌渖柚每刹嫉缭聪叩牟悖梢允棺呦咦ㄓ霉ぞ吣芟袷夷谏杓剖λ瓜氲哪前憬凶呦�。
例如，针对电源插头的合理布局： ①在PCB 合理布局时应将开关电源退耦电路原理在各有关电源电路周边， 而不必置放在开关电源一部分，不然既危害旁通实际效果， 又会在电源插头和接地线名流过脉动电流，导致窜扰；②针对电源电路內部的开关电源迈向，应采用从末级往前级配电，并将该一部分的开关电源耦合电容分配在末级周边；③针对一些关键的电流量安全通道，如在调节和检验全过程时要断掉或精确测量电流量，在合理布局时要在印刷输电线上分配电流量空缺。
此外，要留意可调稳压电源在合理布局时，尽量分配在独立的印制电路板上。当开关电源与电源电路共用印制电路板时，在合理布局中，应当防止可调稳压电源与电路元件混和布置或者使开关电源和电源电路共用接地线。
由于这类走线不但非常容易产生影响，与此同时在修理时没法将负荷断掉，到时只有激光切割一部分印刷输电线，进而损害印制电路板。
4、扇出设计方案
在扇出设计，表层贴片元器件的每一个管脚最少应该有一个过孔，便于在必须越来越多的联接时，线路板可以开展里层联接、测验和电源电路再解决。
为了更好地使全自动接线专用工具高效率最大，一定要尽量应用较大的焊盘规格和印刷线，间距设定为50mil 较为理想。要选用使走线途径数最高的通孔种类。通过深思熟虑和预测分析，电源电路测验的设计方案可在制定前期开展， 在生产过程中后期完成。
依据走线途径和电源电路测验来明确通孔扇出种类，开关电源和接地装置也会直接影响到走线和扇出设计方案。
5、手动式走线及其重要数据信号的解决
手动式走线在如今和未来全是印刷线路板设计的一个关键全过程， 选用手动式走线有利于全自动接线专用工具进行走线工作中。
根据对筛出的互联网（net）开展手动式走线并进行固定不动，可以产生全自动走线时可根据的途径。
最先对重要数据信号开展走线，手动式走线或融合全自动接线专用工具均可。走线进行后，再由相关的工程项目专业技术人员对这种数据信号走线开展查验，查验根据后，将这种线固定不动，随后逐渐对其他数据信号开展全自动走线。
因为接地线中特性阻抗的存有，会给电源电路产生共阻抗干扰性。因而，在走线时不能将凡有接地符号的点随便联接，这很有可能会造成有毒的藕合，�：Φ缭吹缏返墓ぷ髦小�
工作频率较高时，输电线的感抗将比输电线自身的电阻器大两个量级。这时输电线上即使只穿过不大的高频率电流量，也会形成一定的高频率电流。因而，对高频电路而言，PCB 合理布局尽量排序紧密，使印刷输电线尽量短。
印刷输电线中间也有互感器和电容器， 当输出功率比较大时，会对其他一部分造成影响，称之为生存藕合影响。可以采用的抑止方法有：①尽可能减少各个间的控制布线；②按信息的排列顺序各个电源电路，防止各个电源线互相超越；③邻近的两控制面板的输电线要竖直或交叉式，不可以平行面；④当板内要平行面布置数据信号输电线时，应以这种输电线尽量间距一定的间距，或商业用地线、电源插头分隔，做到屏蔽掉的目地。
6、全自动走线
对重要数据信号的走线必须考虑到在走线时操纵一些电主要参数，例如减少遍布电感器等，在掌握全自动接线专用工具有什么键入主要参数及其键入主要参数对走线的危害后，全自动走线的产品质量在一定水平上可以获得确保。
在对数据信号开展全自动走线时应当选用通用性标准。根据设定限定标准和严禁走线区来限制给出数据信号所运用的层及其常用到的焊盘总数，走线专用工具就能依照技术工程师的制定观念来全自动走线。在设定好约束方程和运用所建立的标准后，全自动走线可能做到与预估相仿的結果， 在一部分设计方案进行之后，将其固定不动出来，以避免遭受中间走线全过程的�：�。
走线频次在于电源电路的复杂和所界定的通用性标准的是多少。如今的全自动接线专用工具作用十分强劲，通�？山�100%的走线。可是，当全自动接线专用工具没完成所有数据信号走线时，就需对剩下的数据信号开展手动式走线。
7、走线的梳理
一些约束方程非常少的数据信号，走线的长短较长，这时可以先分辨出什么走线有效，什么走线不科学，再根据手动式编缉来减少数据信号走线长短和降低过孔总数。
