辐射源EMI影响可以来源于某一不定项发送源及其某一不经意产生的无线天线。传导性耳聋EMI影响还可以来源于某一辐射源EMI干扰信号，或是由一些线路板部件造成。一旦您的电源电路板接受到传导性耳聋影响，它便驻入运用电源电路的 PCB 针迹。普遍的一些辐射源EMI干扰信号包含之前文章内容中谈起的部件，及其板上电源开关式开关电源、电极连接线和电源开关或是钟表互联网。
?

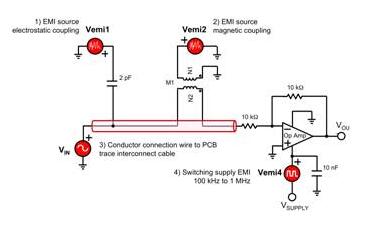

图 1 传导性耳聋EMI数据信号的藕合物质
传导性耳聋EMI影响是开关电源电路一切正常运行与生存电容器和电感器一同意义造成的結果。图 1 表明了一些会流入到您的 PCB 针迹中的EMI干扰信号状况。Vemi1 源于开关网络，比如：时钟信号或是数据电源线迹等。这种干扰信号的藕合方法均为根据针迹中间的分布电容。这种数据信号将电流量尖单脉冲带进相邻 PCB 针迹。一样，Vemi2 源于开关网络，或是来源于 PCB 上的某一无线天线。这种干扰信号的藕合方法均为根据针迹中间的生存电感器。该数据信号将工作电压振荡带进相邻 PCB 针迹。每三个EMI源来自于电缆内邻近的输电线。沿这种输电线散播的讯号可造成串扰效用。
电源开关式开关电源造成 Vemi4。电源开关式开关电源造成的影响驻存有电源插头迹上，并以 Vemi4 数据信号的方式发生。
在正常的运作期内，电源开关式开关电源 (SMPS) 电源电路为传导性耳聋 EMI 的产生产生机遇。这种开关电源内的“开”和“关”转换实际操作，会造成很强的非持续性电流量。这种非持续性电流量存有于降血压转化器的导入端、变压转化器的输入输出端，及其反激和降变压网络拓扑结构的键入和导出端。电源开关姿势造成的非持续性电流量会造成工作电压谐波失真，其根据 PCB 针迹散播至系统软件的其他一部分。SMPS 造成的键入和/或输出电压谐波失真，会伤害负荷电源电路的运作。图 2 表明了工作中在 2 MHz 下的一个 DC/DC 降血压 SMPS 键入的工作频率构成事例。SMPS 传输影响的基本上工作频率构成范畴为 90 – 100 MHz。
?
图 2 DC/DC 降血压转化器：电源开关工作频率=2MHz
键入和导出针角应用10 ?F过滤器时的传导性耳聋EMI精确测量。
一共有两大类传导性耳聋影响：差模影响和共模干扰。差模电磁干扰发生在电源电路键入端中间，比如：数据信号和接地装置等。电流量流过积分电路的2个键入端。可是，1号电流量键入尺寸与2号相同，但方位反过来（差动保护参照）。这两个键入端负荷，产生一个随电流量高低转变的工作电压。针迹1和差分信号标准中间的这类工作电压转变，在操作系统中产生影响或是通讯偏差。
在您向电源电路加上一个接地装置环城路或是欠佳电流量通道时，便发生共模干扰。假如存有某一干扰信号，则针迹 1 和针迹 2 上产生共模电流量和共模电压，而接地装置环城路当做一个共模干扰源。差模影响和共模干扰都规定应用独特的过滤器，来解决EMI影响的不良�：�。
?
