当今，根据微波射频基本原理的无线通信商品俯拾即是，其总数的增速也十分令人震惊。
从蜂窝电话和无线网络PDA，到适用WiFi的笔记本、手机蓝牙手机耳机、微波射频真实身份标识、无线网络医疗器械和Zigbee感应器，微波射频机器设备的市场容量在飞快扩张。 要想开展全方位的生产制造检测并提供检测生产能力，软件测试们务必要了解微波射频基本概念，清晰检测的內容，并会采用最合适 的应用进行这种检查工作中。
问题是，大部分从业低频率运用（输出功率在1MHz下列）的技术工程师不太熟高频率的运用特性。
微波射频专业术语：您务必把握的“工作中语言表达”忘记工作电压，射频工程师常见输出功率
射频信号的抗压强度各有不同。伴随着数据信号在尺度空间的散播，企业输出功率将伴随着间距的平方米成占比减少，输出功率的转变常见声贝（dB）来表明。 选用声贝开展功率测量也大大简化了测算全过程。收获和耗损都按声贝为企业采取加减法。因而，乘除法实际操作简单化为加减法实际操作。dB的流于形式理解为：
dB = 10 log (Pout/Pin)
声贝dB是一个相对性的值。另一个相应的企业是毫瓦声贝dBm，它是相比于1mW的肯定输出功率。

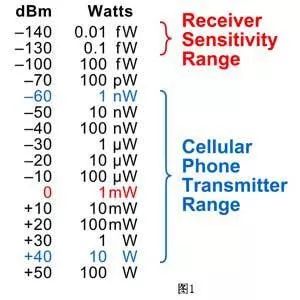

图1得出了dBm的值以及对应的泰利斯数，在其中还列出了手机的调频发射机信号强度参照范畴，及其灵巧接收器能够检验到的最少数据信号输出功率。

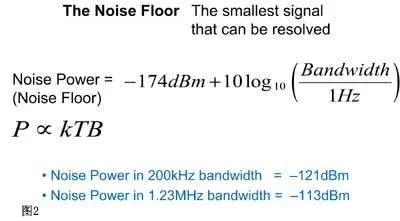

图2得出的式子界定了在常温下射频信号的基础理论热噪声。因为射频信号根据气体的传送及其受空气要素和其他信息的影响，抵达接收器的4g信号脉冲信号可以会极低。
接收器经常必须检验小于0.1pW的数据信号（或是小于微伏的数据信号脉冲信号）。 Noise Floor：本底辐射噪音
疑难问题不会再是键入特性阻抗，反而是同轴电缆的特性阻抗失配
在低频率状况下，九游会J9真人在电源电路上传送工作电压的总体目标是完成最少的损耗力度。在其中，最有效的电源电路是输入电阻高而输出阻抗低的电源电路。
针对微波射频运用，电缆的长短很有可能仅有光波长的四分之一，大家一定把数据信号传导想成波来了解。假如波被阻隔，一部分波个会产生反射面。
微波射频数据传输的目的便是无耗损地将全部的输出功率发送给负荷。一切输出功率的反射面就代表着发送给负荷输出功率的损害。
因而，失配是一个至关重要的主要参数。电路元件和同轴电缆中间的一切特性阻抗差别都是会造成反射面和输出功率耗损。
在微波射频应用中，同轴电缆一般都选用同轴线电缆线，他们相对性于线路板和线路板内的带状线路来均是内部部件。这种部件可以自身的特性特性阻抗。
同轴电缆的特性特性阻抗但关键在于输电线的几何图形构造、输电线的特性、包含或防护母线的绝缘物。针对微波射频应用而言，同轴电缆的特性特性阻抗与各部件的键入和输出阻抗通常选择50Hz或75欧母。
50Hz的特性阻抗采用优化内的输出功率传送，而75欧母的特性阻抗采用完成最少的损耗，比如有线电视网系统软件。绝大多数微波射频无线传输系统软件全是对于相同传送数据而开展设计方案提升的，因而特性阻抗匹配全是50欧母。 为了更好地减少反射面，无线网络检测与精确测量运用中的微波射频电缆和独立是由50欧母特点特性阻抗而制定的。反过来，当匹配电阻时，就保持了最好的输出功率传送。 假如某一数据信号波从一种特点特性阻抗传送到另一种不一样的特性特性阻抗，那麼便会造成的信号反射面和反方向传送。
假如特性阻抗同样，就不可能产生反射面。当因为特性阻抗不接连而产生数据信号反射面时，便会在同轴电缆的2个方位上发生数据信号波的传送。
在这里2个波相位差同样的点上，将发生较大的工作电压幅度值Vmax；在他们相位差相距180度的点上，将发生Vmin。
Vmax和Vmin的参考值称之为工作电压回损，即VSWR。VSWR是考量某一射频连接器或某条电缆的特性阻抗是不是贴近50Hz的一个指标值。

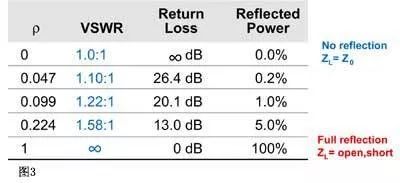

图3得出了理想化状况下全配对（沒有反射面）、理想化引路（100%反射面），及其偏激状况下这三个值关系。
Return Loss：回波损耗 Reflected Power：反射面输出功率
了解把握新式的射频连接器、电缆和元器件
带BNC射频连接器的电缆线通常在500MHz以上就逐渐损耗。在微波射频行业，电缆线通常配置N型射频连接器和SMA射频连接器。
N型射频连接器常见在测试设备上，由于他们十分经久耐用，可以解决大功率，可以有效地工作中在达到18GHz的次数下。SMA射频连接器比N型射频连接器小得多，比N射频连接器的输出功率更低，可是可以非�：玫赜靡�18GHz以上的次数下。 全部的射频电缆全是同轴线的。同轴线射频电缆可以是不能变形的（即刚度的）、可弯折一定的程度的（即半刚度的），或是可弯折的。
针对微波射频来讲，九游会J9真人要比低频率状况下更小心地看待电缆线。太过的弯折电缆线及其显著的90度钣金折弯都是会毁坏电缆线，比较严重地减少传送特性。 在低频率状况下，优良的联接便是具体指导线中间要互相触碰（简易的持续性）。而在微波射频状况下，特性阻抗失配是很严重的问题，代表着优良的联接不但要保证输电线互相触碰，并且要
求电源连接器必须恰当的扭曲在一起。因而，微波射频生产商常用7英寸磅粗细的扭距，以确认防水连接器的具备不错的触碰和较小的电阻器（微波射频专业术语称做插入损耗）。
