参照文本文档：PCB排热技术指标分析
针对电子器件机器设备而言，工作中时都是会造成一定的发热量，进而使机器设备內部溫度快速升高，如果不立即将该发热量释放出来，机器设备便会不断的提温，元器件便会因太热而无效，电子产品的稳定性能便会降低。因而，对线路板开展有效的排热设计是十分关键的。
1 、加排热铜泊和选用大规�？氐缭吹赝�。

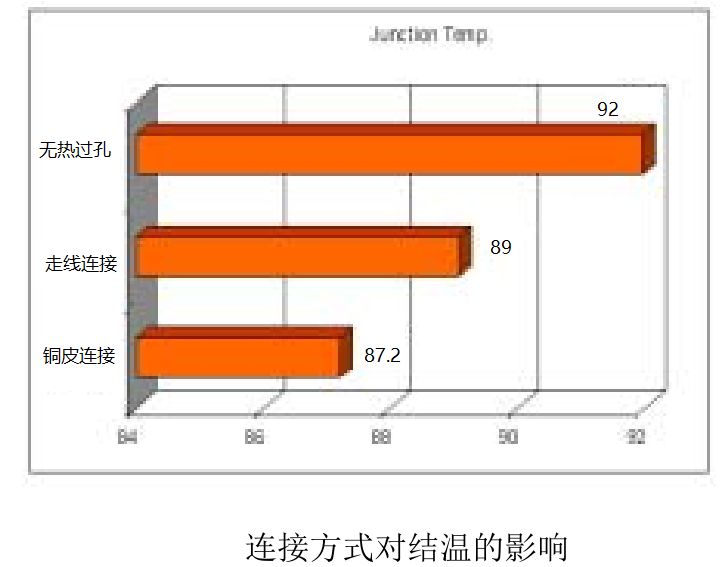

依据图中能够看见：联接内电层的总面积越大，结温越低

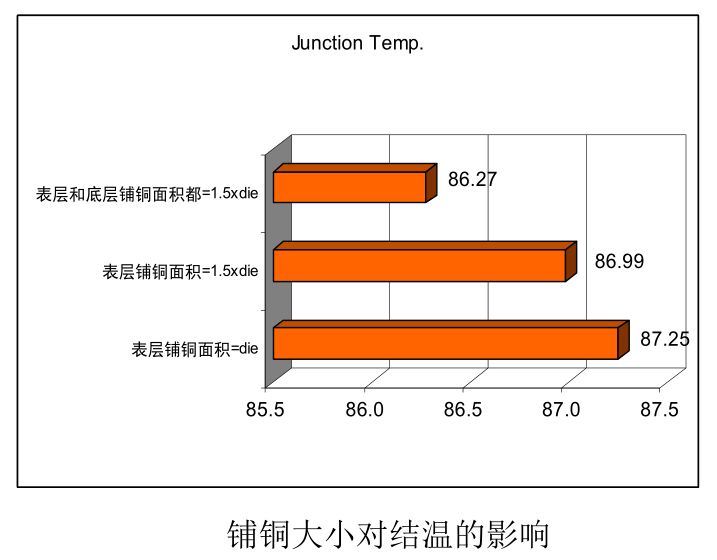

依据图中，可以看得出，覆铜总面积越大，结温越低。
2、热过孔

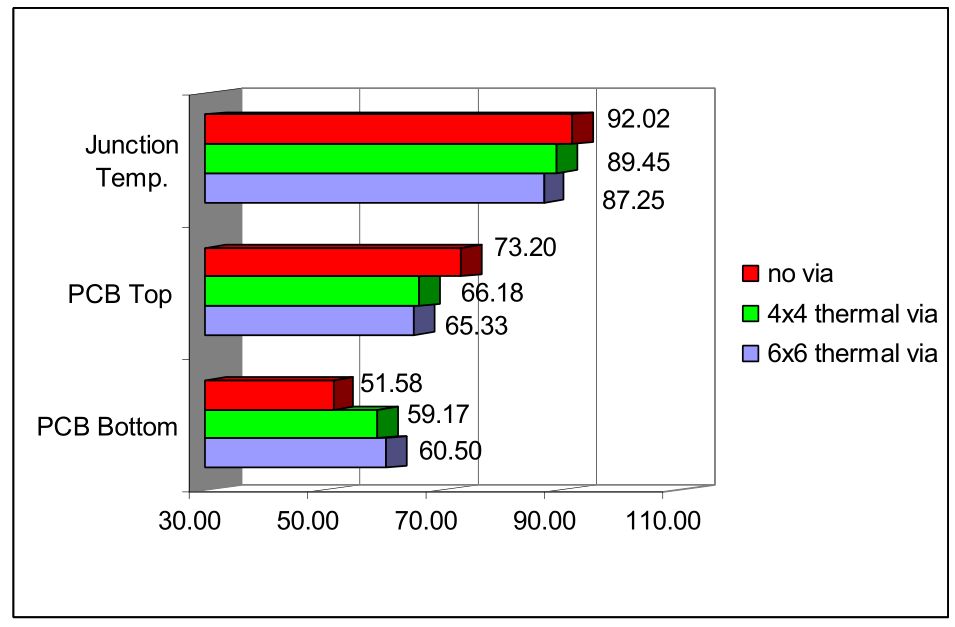

热过孔能合理的减少元器件结温，提升单板厚度方位溫度的匀称性，为在 PCB 反面采用别的排热方法给予了很有可能。根据模拟仿真发觉，与无热过孔对比，在元器件热功能损耗为 2.5W 、间隔 1mm 、核心设计方案 6×6 的热过孔能使结温减少 4.8°C 上下，而 PCB 的墙顶与底边的气温由原先的 21°C 降低到 5°C 。热通孔列阵改成 4×4 后，元器件的结温与 6×6 对比上升了 2.2°C ，非常值得关心。
3、IC反面露铜，减少内电层与气体间的传热系数
4、PCB合理布局
功率大的、热敏电阻元器件的规定。
a、热敏感元器件置放在冷气区。
b、温度测量元器件置放在最火的部位。
c、同一块印制电路板上的元器件应尽量按其热值尺寸及排热水平系统分区排序，热值小或耐温性差的元器件（如小数据信号晶体三极管、小规模纳税人电子器件、电解法电容器等）放到制冷气旋的最名流（入口），热值大或耐温性好的元器件（如输出功率晶体三极管、规模性电子器件等）放到制冷气旋最中下游。

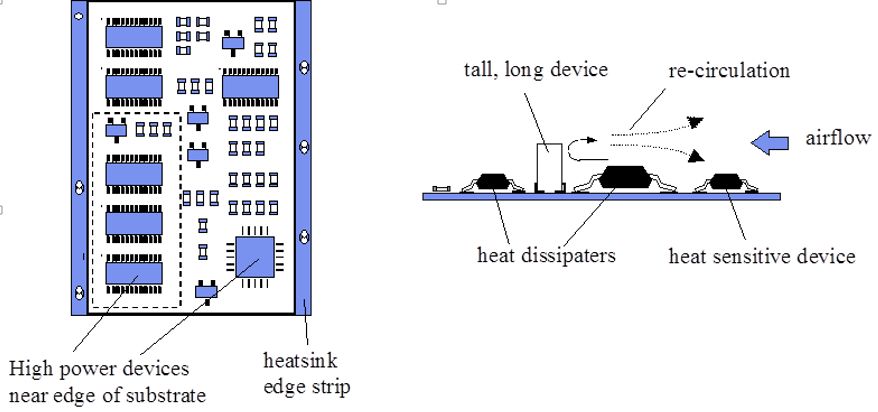

d、在水平方向上，大电力电子器件尽可能挨近印制电路板边缘布局，便于减少热传导途径；在竖直角度上，大电力电子器件尽可能挨近印制电路板顶部布局，便于降低这种元件工作中时对别的配件溫度的�：Α�
e、机器设备内印制电路板的排热主要借助气体流动性，因此在设计方案时要科学研究气体流动性途径，充分利用元器件或pcb电路板。气体流动性时一直趋于摩擦阻力小的地区流动性，因此在pcb电路板上配备元器件时，要防止在某一地区留出比较大的航线。整体中几块pcb电路板的硬件配置也应留意一样的问题。
f、对溫度特别敏感的元器件最好是按置在溫度较低的地区（如机器设备的底端），千万别将它放到发烫元器件的上方，好几个元器件最好在水准表面交织合理布局。
g、将功能损耗高和发烫较大的元器件布局在排热最佳位置周边。不必将发烫较高的元器件置放在印制电路板的地方和四周边沿，除非是在它的周边分配有热管散热。在设计方案功率电阻时尽量挑选大一些的元器件，且在调节印制电路板合理布局时使之有充足的排热室内空间。

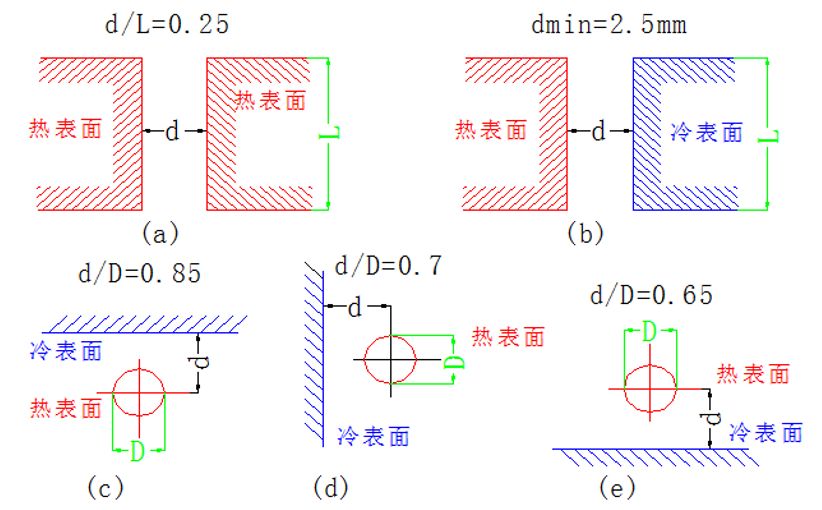

h、电子器件间隔提议：
