九游会J9·官方网站
仿生超疏水表面在过去20余年被广泛研究，先后报道的应用领域包括雨水自清洁、冷凝弹跳自清洁、疏冰抑霜、流体减阻、抗雾、透明减反、以及油水分离等。最近，浙江工业大学冯杰教授课题组发现，超疏水表面还可以明显抗干灰尘沉积（ACS Applied Materials & Interfaces, 2018, 10(46), 40219-40227）。
这一结论其实是课题组在研发彩色、酷冷反红外表面的过程中意外发现并论证得到的。近年来，建筑节能广受重视，炎炎夏日，建筑物的楼顶和外墙均受到烈日中红外线的辐射，大幅提升了空调能耗。酷冷反红外颜料可以缓解这一难题，但由它制造的酷冷涂层或薄膜表面，很容易粘附灰尘。后者会使酷冷表面对红外线的反射率很快下降。
课题组原本指望超疏水表面靠雨水自清洁抵抗灰尘粘附，进而确�？崂浔砻娣春焱庑阅芪榷�。但在户外一个月试验后，却发现即使不下雨，无冷凝水，超疏水表面也性能稳定，而对照表面（反红外但不超疏水），反红外率明显下降（下降30%）（图1）。扫描电镜发现，超疏水表面鲜有灰尘沉积，而对照表面落满灰尘（图2）。
Figure 1?UV-visible-infrared reflectance of the?LDPE film containing 5.0 wt% black “cool cold” pigments after being placed outdoors for 30 days without rain. A: superhydrophobic (SH) films; B: general films.

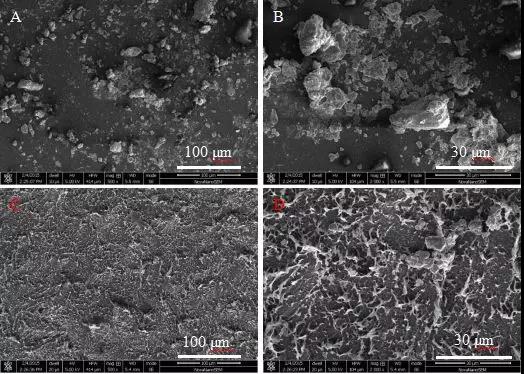

Figure 2.?SEM images of LDPE general film (A/B) and superhydrophobic film (C/D)?both containing 5.0 wt% black” cool cold” pigments after been placed outdoors for 30 days without rain. B, D are magnified images of A, C, respectively.
冯杰教授课题组近10年来一直致力于超浸润表面研究。先后阐明了冷凝水滴在某些超疏水表面上弹跳的微观机理，开发了主动超疏水表面，超疏水聚合物薄膜、水性超疏水涂料、反红外超疏水薄膜/涂层、疏冰抗结冰涂层、以及超亲水抗雾涂层等制备技术。在Langmuir、ACS Applied Materials & Interfaces等期刊上发表论文20余篇。申请国家发明专利18项，其中9项已获授权。
文章来源于高分子技术公众号,如有侵权联系删除.更多纳米防水资讯请关注纳米防水微信号: 130 4896 4893
该文章旨在传播新技术资讯，可能有转载/引用之情况，若有侵权请联系删除。
上一篇: P2i推出Dunkable技术，达到业内防护较高水平
下一篇: VCCS 2019深圳真空镀膜大会
