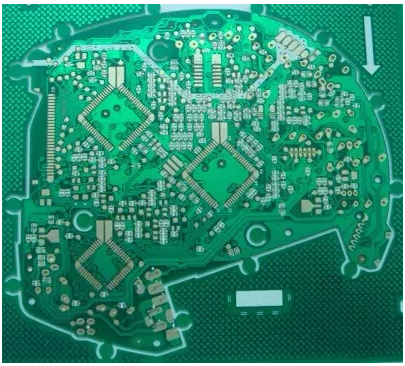

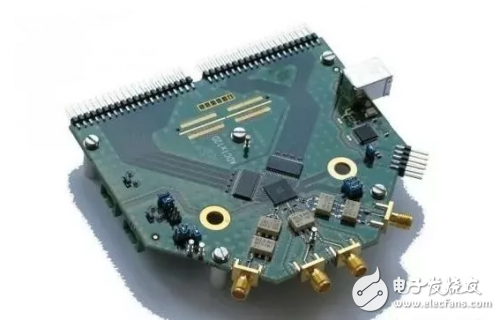

大家预料中的详细PCB通常全是整齐的矩形框样子。尽管大部分设计方案的确是矩形框的，可是许多设计方案都必须不规律形态的线路板，而这种样子通常不太非常容易设计方案。
现如今，PCB的规格在持续变�。�电源电路板中的功能性也愈来愈多，再再加上钟表速率的提升，设计方案也就越来越更加繁杂了。那麼，使九游会J9真人一起来看看该如何处理样子更加繁杂的线路板。
简易PCI线路板外观设计可以比较容易地在大部分EDA Layout专用工具中开展建立。殊不知，当线路板外观设计必须融入具备限高的繁杂机壳时，针对PCB设计工作人员而言就不容易了，由于这种专用工具中的作用与机械设备CAD系统软件的作用并不一样。繁杂线路板适用于防爆型机壳，因而遭受众多机械设备限定。
要想在EDA专用工具中复建此信息内容很有可能要很长期并且并不具备成果。由于，机械工程师极有可能早已建立了PCB设计工作人员需要的机壳、线路板外观设计、安裝孔部位和限高。
因为线路板中存有倾斜度和的半径，因而即使线路板外观设计并不繁杂，复建時间也很有可能比预估時间更长。
殊不知，从现如今的消费性电子设备中，您会惊讶地发觉有很多项目都尝试在一个中小型封装形式中添加全部的作用，而这一封装形式并不一直矩形框的。您最开始想起的应该是智能机和平板，但实际上也有许多相近的事例。
假如您退还租入的车辆，那麼很有可能能够看见服务生用手持扫描仪载入汽车信息，随后与公司办公室开展无线通信。该机器设备还联接了用以及时收条打印出的标签打印机。实际上，全部这种机器设备都选用刚度/柔性线路板，在其中传统式的PCB线路板与软性印刷电路板互联，便于可以折叠式成小室内空间。
如何把已界定的机械自动化标准导到 PCB 设计工具中呢？
在机械图纸中重复使用这种信息可以清除反复工作中，更主要的是还能够清除人为因素不正确。
九游会J9真人可以应用DXF、IDF 或 ProSTEP文件格式将全部信息内容导到PCB LayoutAPP中，进而处理此问题。那样做既可以节约很多時间，还能够清除很有可能发生的人为因素不正确。下面，大家将逐一认识这种文件格式。

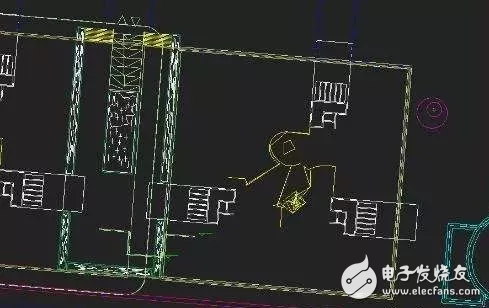

DXF是一种沿用時间最久、应用更为普遍的文件格式，关键根据电子器件方法在设备和PCB设计域中间互换数据信息。AutoCAD在 20 新世纪 80 时代初将其开发设计出去。这类文件格式适用于二维数据传输。
大部分PCB专用工具经销商都适用此文件格式，而它的确也简单化了数据传输。DXF导进/导出来必须另外的作用来操纵将在互换全过程中采用的层、不一样实体线和模块。

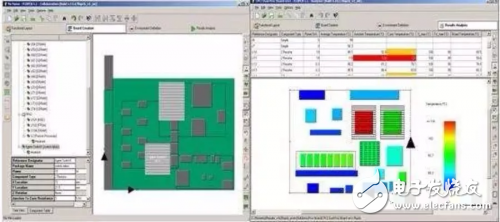

两年前，三维作用逐渐发生在PCB专用工具中，因此必须一种能在设备和PCB专用工具中间传输三维数据信息的文件格式。从而，Mentor Graphics开发设计出了IDF 文件格式，接着该文件格式被普遍用以在PCB和机械设备专用工具中间传送线路板和电子器件信息内容。
尽管DXF文件格式包括线路板规格和薄厚，可是IDF文件格式应用元器件的X和Y部位、元器件位号及其元器件的Z轴相对高度。这类文件格式大大的缓解了在三维主视图中交互PCB的作用。IDF文档中很有可能还会继续列入相关禁布区的更多信息，比如线路板顶端和底端的限高。
系统软件必须可以以与DXF基本参数相近的方法，来操纵IDF文档里将包括的內容。假如一些电子器件沒有相对高度信息内容，IDF导出来可以在建立全过程中加上缺乏的信息内容。
IDF页面的另一个优势是，任何一方都能够将电子器件挪动到新部位或变更线路板外观设计，随后建立一个不一样的IDF文档。
这类办法的不足之处是，必须再次导进表明线路板和电子器件变更的全部文档，而且在某种情形下，因为图片大小很有可能要很长期。
除此之外，难以根据新的IDF文档明确开展了什么变更，特别是比较大的电路板上。IDF的客户最后可建立自定脚本制作来明确这种变更。
为了更好地能够更好地传输三维数据信息，设计方案工作人员都是在找寻一种改进方法，STEP文件格式应时而生。STEP文件格式可以传输线路板规格和电子器件合理布局，但更主要的是，电子器件不会再是具备一个仅具备相对高度值的简易样子。
STEP电子器件实体模型以三维方式对元器件开展了详尽而繁杂的表明。线路板和电子器件信息内容都能够在PCB和机械设备中间开展传送。殊不知，依然沒有可以开展追踪变更的体制。
为了更好地改善STEP文档互换，大家引进了ProSTEP文件格式。这类文件格式可挪动与IDF和STEP同样的数据信息，而且具备较大的改善–它可以追踪变更，还可以给予在课程初始系统软件中工作中及在创建标准后核查一切变更的作用。
除开查询变更以外，PCB和机械工程师还能够准许合理布局、线路板外观设计改动中的全部或单独一个电子器件变更。她们还能够明确提出不一样的线路板规格或电子器件部位提议。这类经改善的沟通交流在ECAD与机械设备组中间创建了一个之前从没存有的ECO（工程变更单）
如今，大部分ECAD和机械CAD系统软件都适用应用ProSTEP文件格式来改善沟通交流，进而节约很多時间并降低繁杂的机电工程设计方案很有可能产生的成本昂贵的不正确。
更主要的是，技术工程师可以建立一个具备附加限定的繁杂线路板外观设计，随后根据电子器件方法传送此信息内容，以防止有些人不正确地再次阐释线路板规格，进而做到省时省力的目地。
总结
假如您都还没应用过这种DXF、IDF、STEP或ProSTEP数据类型互换信息内容，则您应检验她们的运用状况。可以考虑到采用这类物流信息管理，终止浪费时间，错过良好的机会哦！来再次建立繁杂的线路板外观设计。
