电气设备（Electrical）标准设定是设定线路板在走线时务必遵循的标准，包含间距、引路、短路故障层面的设定。这好多个主要参数的设定会�：λ�设计方案PCB的产品成本、设计方案难度系数及设计方案的精确性，应认真细致看待。
1．间距（间隔）标准设定
（1）在“Clearance”上点击鼠标点击，从弹出来的菜单中选择“新标准…”选择项，新创建一个间隔标准，如下图10-10所显示。系统软件将全自动以当今设计方案标准为标准，转化成名叫“Clearance_1”的新设计方案标准，但是可以对标准开展重新命名，如下图10-11所显示。
（2）对互联网兼容范畴开展挑选，Altiumdesigner给予5种范畴。
① Different Nets Only：设定标准仅对不一样互联网起功效。
② Same Nets Only：设定标准仅对同样互联网起功效。
③ Any Net：设定标准对全部互联网都起功效。
④ Different Differential Pairs：设定标准对不一样的差分信号对起功效。
⑤ Same Differential Pairs：设定标准对同样的差分信号对起功效。

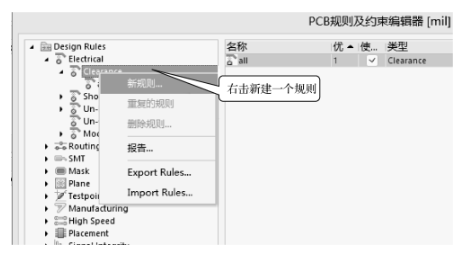

图10-10标准的新创建

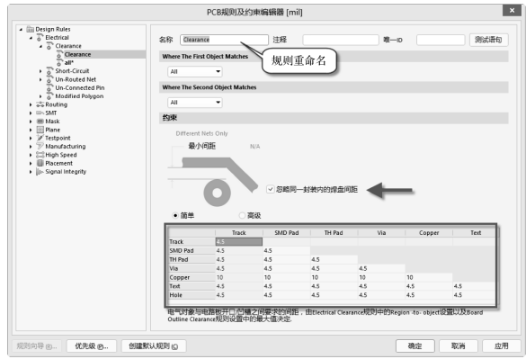

图10-11标准设定页面
（3）在“管束”选择项地区中的“最少间隔”输入框里键入必须设定的变量值，这一变量值便是必须设定的间隔主要参数。
（4）“忽视同一封装形式内的焊层间隔”指针对封装形式自身的间隔不测算到设计方案的标准之中。这是为什么呢？由于如下图10-12所显示，大家建立的封装形式由于Pitch间隔较为�。覆愫秃覆慵涞募涓羰�5.905mil，假如设计方案标准为6mil得话，按道理这一封装形式是不符合设计方案标准的，可是由于封装形式规格型号便是这般，大家就不愿这一封装形式本身开展出错提醒，这时可以启用这一选择项，就不易再开展出错提醒了。
图10-12忽视元器件封装形式自身的间隔出错
（5）Altium Designer 19给予“简易”和“高級”二种目标与目标的间隔设定，不会再像低版那般对每一个目标与目标的间隔设定标准开展累加。

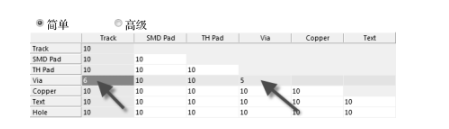

① 简易：这一选择项主要是pcb设计方案之中最常见标准中间的目标匹配。比如，想设定Via和Via中间的间隔为5mil，只要在十字交叉处变更自身想要的数据信息就可以；又如，想设定Via和Track中间的间隔为6mil，一样在十字交叉处变更自身想要的数据信息就可以，如下图10-13所显示。“简易”标准给予常见的目标标准，“简易”标准目标释意如表10-1所显示。
图10-13 “简易”标准设定
表10-1 “简易”标准目标释意
| 对 象 | 释 义 | 对 象 | 释 义 |
| Track | 布线 | SMD Pad | 表贴焊层 |
| TH Pad | 埋孔焊层 | Via | 过孔 |
| Copper | 内电层 | Text | 文本 |
| Hole | 打孔 |
② 高級：和“简易”标准基本一致，仅仅提升了大量的目标挑�。绫�10-2所显示。
表10-2 “高級”标准目标释意
| 对 象 | 释 义 | 对 象 | 释 义 |
| Arc | 弧形 | Fill | 添充 |
| Poly | 铺铜 | Region | 地区 |
（1）本人工作经验理解是Copper=Polygon Region Fill。
（2）厢式压滤机和电气设备目标中间的间隔如何设置？它是由Region to Object及Board Outline Clearance标准设计中最高值决策的。
（3）常见目标强烈推荐间隔设定如表10-3所显示。
表10-3常见目标强烈推荐间隔设定
| All | Via | Copper | Track | |
| All | 5mil | ／ | ／ | ／ |
| Via | ／ | 5mil | 5mil | 5mil |
| Copper | ／ | 5mil | 10mil | 6mil |
| Track | ／ | 5mil | 6mil | ／ |
（6）Altium Designer 19也给予相近低版那般的好几个间隔标准累加的方式设定，根据挑选第一个兼容目标和第二个兼容目标来挑选标准运用目标和范畴。
① Where The First Object Matches：挑选标准第一个兼容目标。
- All：对于任何目标。
- Net：对于单独一个互联网。
- Net Class：对于所设定的互联网类。
- Net and Layer：对于互联网与层。
- Custom Query：自定兼容项。
② Where The Second Object Matches：挑选标准第二个兼容目标，与第一个兼容目标启用目标的挑�。唇斜曜冀缍ǖ姆冻�。
下边根据好多个事例来表明。
A．通孔与布线的间隔标准设定

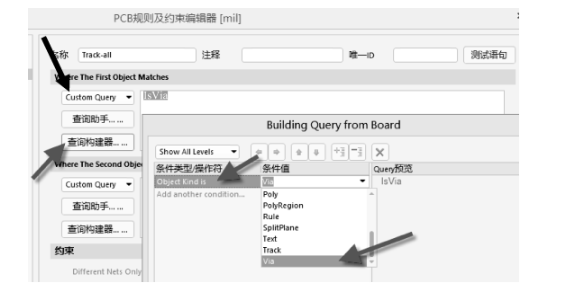

（a）如下图10-14所显示，在“Where The First Object Matches”栏中，点击“Custom Query”。
图10-14自定选择点
（b）再点击“查看搭建器……”，在弹出来的勾选框中挑选“Object Kind is”。
（c）在弹出来的勾选框中选择点“Via”，这时能够看见自定目标发生一个编码“IsVia”。
（d）在“Where The Second Object Matches”栏中，开展一样实际操作挑选标准目标“IsTrack”。
（e）在“管束”选择项地区中的“最少间隔”输入框里键入必须设定的变量值，如5mil。
中后期假如对标准代码比较了解了，可以在“Custom Query”对话框中立即键入有关标准编码，在键入全过程中，一般会提醒，立即挑选就可以，如下图10-15所显示。

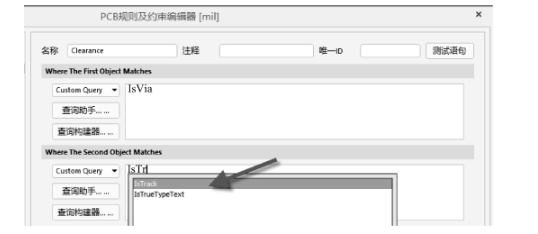

图10-15通孔与布线的间隔标准设定
B．布线与焊层的间隔标准设定

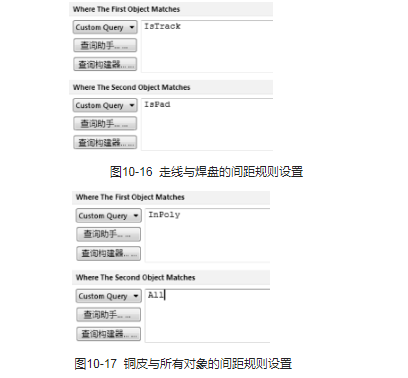

参照以上方式，可以设定布线与焊层的间隔标准，如下图10-16所显示。
C．内电层与全部目标的间隔标准设定
参照以上方式，可以设定内电层与全部目标的间隔标准，如下图10-17所显示。特别注意的是，相匹配内电层作为前缀已不是“Is”反而是“In”，在选用时留意编码的转变。

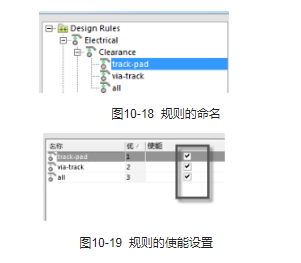

标准设定好以后，可以对所建立的标准开展取名，便捷对标准的鉴别载入，如下图10-18所显示。
2．标准的也就能及优先设定
1）标准的也就能设定
标准设计方案好以后，必须对标准开展也就能，不然设计方案的标准不容易起功效。实际设计方案之中许多网民意见反馈自身本来设计方案好啦标准，可是便是失灵，一般便是这类问题导致的。如下图10-19所显示，启用“也就能”选择项便于开启设计方案的标准。
2）标准的优先设定
假如运用了标准累加的方式 开展标准设定，由于充分考虑有一些目标是包括与被包括的关联，必须设定标准的优先来开展兼容目标的区别。例如“All”，这一编码是包括“IsTrack”“IsVia”等目标的，倘若设定了“IsTrack-All”的间隔为6mil，“All-All”的间隔为5mil，这时务必把“IsTrack-All”间隔标准放到“All-All”的前边，不然系统软件无法识别。
点击标准设定页面中的“优先”按键，进到“编缉标准优先”对话框，如下图10-20所显示，可以根据“提升优先”和“减少优先”按键来开展属性的调节。优先选择的标准，其之前的“优先”编号务必更小。

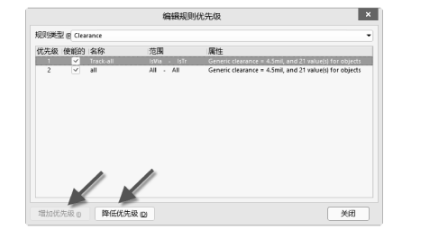

图10-20 “编缉标准优先”对话框
3．短路故障标准设定

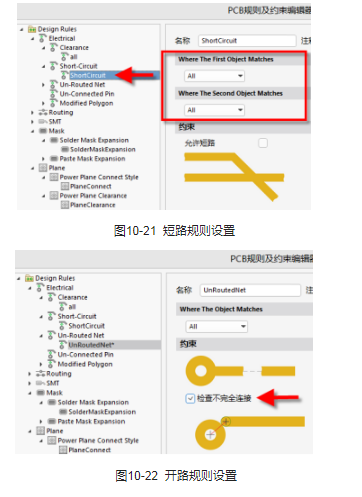

在电路原理中，是不允许发生短路故障的主控板的，由于短路故障就代表着有可能所制定的线路板会损毁。因此，一般设计方案之中，不必去启用“容许短路故障”选择项，如下图10-21所显示。
4．引路标准设定
和短路故障标准一样，也不允许引路的存有。针对这一引路标准的选择项，兼容“All”，对全部的选择项都不允许引路的存有。启用“查验不彻底联接”选择项，对联接不健全换句话说“接触不良现象”的线条开展引路查验，如下图10-22所显示。
