实例叙述：“灯控新项目”中让单片机设计根据IO口操纵汽车继电器，汽车继电器连接GPRS线路板配电开关电源，进而完成单片机设计对GPRS电源电路板的电源开关操纵

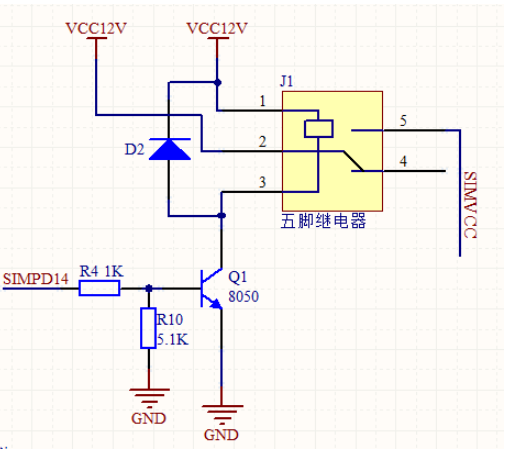

原理图
所需电子器件：1个五脚汽车继电器，1个NPN三极管，2个电阻器，1个二极管。
电子器件功效、主要参数与型号选择：
五脚汽车继电器：1、3脚导通时，2和5联接，不导通时2和4联接。本质是1/3脚中间为电磁线圈，插电后造成磁性。
R4起过流保护功效，减少三极管Q1功能损耗。电阻值取1K~2K；
R10使三极管靠谱截至，即SIMPD14悬在空中或三态键入时，三极管基极正电荷能根据R10漏到地，确保Q1截至。电阻值取5.1K。
D2起反方向续流功效，避免出现浪涌保护器，当三偏激。选IN4148就可以。[2]中8.5.1得出了评测数据信息，Q1截至的一瞬间，假如不用二极管，则Q1的集电结瞬间工作电压可达140V，加了二极管，就可以将集电结电压钳位在12.6V下列。
Q1起扩流功效，单片机设计IO口的推动工作能力弱，能发布或吸进的电流量�。軶1的共发射极电源电路开展电流量变大，进而推动汽车继电器中的电磁线圈。采用8050就可以。
Reference
[1]http://blog.chinaunix.net/uid-20734916-id-4975157.html
[2]晶体三极管电路原理（下），铃木雅臣著
