九游会J9真人知道一切一种电子器件商品全是由硬件配置和APP构成，而大家所指的硬件配置实际上也是正所谓的线路板。尽管电源电路板就在一块木板上，根据布线把集成ic相互连接，实际上在具体设计方案与制作的环节中，有很多的工作经验在里面。今日我就来聊一聊在产品研发全过程中，layout PCB情况下必须留意的点。

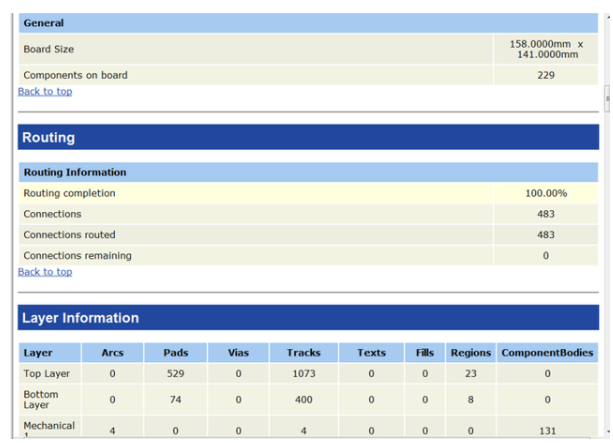

九游会J9真人在制作完线路板的情况下，必须主导出木板的信息内容，转化成对应的汇报，点一下工具栏挑选reports，挑选第一个Board Information，这时会弹出一个对话框，点一下最下边的report挑选All on，寻找Rounting Information就可以见到大家布线的完成率。如果九游会J9真人在开展布线完整性检查的过程中发觉有未联接的线，这时可以开展DRC查验，可以同时根据平面坐标开展精准定位为布线的具体地址。
在制作完PCB以后，想更改一些网线的总宽，彻底无需去一条一条开展变更，可以利用下列方法开展。

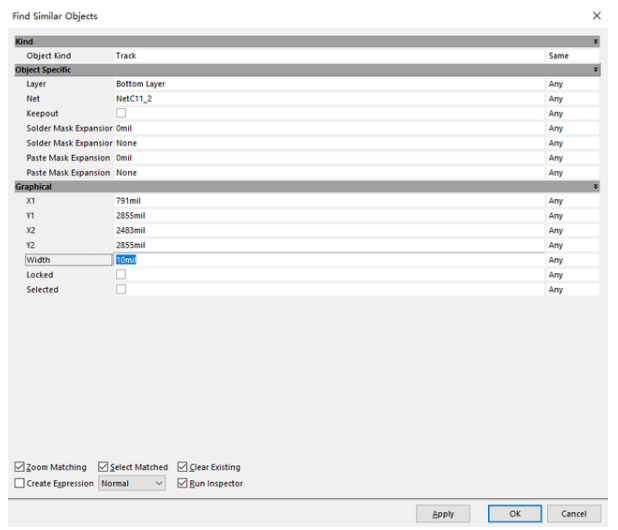

1、在PCB木板沒有布线的留白地区，右键单击，点一下Find Same Objects，这时标志会变成十字鼠标光标方式，将十字鼠标光标挪到要调整的网上，开展选定。
2、第一步选定以后会经常出现一个提示框，将Width和Net右边的特性Any更改成Same，点一下OK。
3、这时会发生PCB Inspector对话框，在Width里边键入必须改动的总宽就可以。

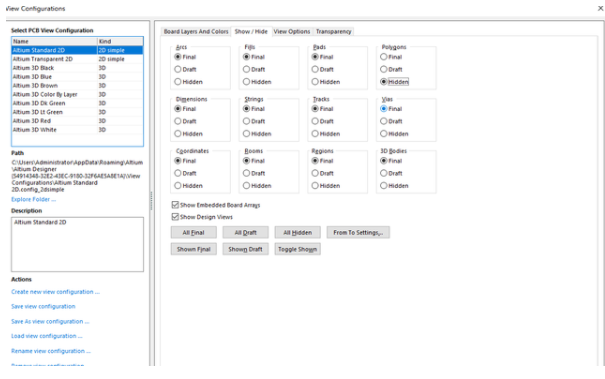

九游会J9真人在查验他人PCB的情况下，通常全是通过覆铜以后的，这个时候必须大家，按住键盘快捷键L，让涂层表明出去，点一下Show/Hide，寻找最终的选择项Polygons点一下Hidden就可以，这也是会将覆铜开展掩藏便捷查询布线。
总得来说，我觉得制作线路板，实际上有很多的方法在里面，例如九游会J9真人在布线的过程中选用135°的锐角，而不是钝角，由于钝角在做EMC实验的情况下非常容易产生静电感应，�：�检测結果。在制作线路板的情况下一定要留意工作经验累积，那样可以少走许多的弯道。
编缉：hfy
