浸泡式线路板防潮开创者

联络电话：0754-12587458

请输入内容搜索 招商计划 玻璃行业 应用领域 产品视频 产品展示

首页 / 资讯 / 行业资讯 / 聚对二甲苯(parylene)的使用寿命是多少？
返回

聚对二甲苯(parylene)的使用寿命是多少？

九游会J9 浏览次数:1621 分类:行业资讯

在自然环境情况下（室内温度，空气中），聚对二甲苯是终生应用的保形建筑涂料。曝露于溫度，o2，紫外光和碳氢化合物等自然环境要挟下能减少使用期限，尤其是当与此同时存有二种或更多种多样时。

Grattan和Bilz报导说，做为保形建筑涂料的聚对二甲苯在25°C（室内温度）（无阳光照射）下的使用期限为2, 200年（对二甲苯N）和130 , 000年（对二甲苯C）?[1]?。图1汇总了聚对二甲苯N，C和D的耐温性[2]?。

抗拉强度和耐温性：据报道，在抗拉强度检测中采用了单独的聚对二甲苯塑料薄膜，而且将抗拉强度损害50％做为科学研究中的毁坏规范。在聚对二甲苯试品中，抗拉强度一直维持到缠结不会再是一个要素才行，自此抗拉强度忽然降低[2]?。

依据图1，聚对二甲苯D与C对比具备最多的可靠性，而C与N对比有更强的使用寿命。务必铭记的是，一旦这种膜曝露在光下，因为化学作用，使用期限进一步减少，而且分子结构链消化吸收氧并产生羰基链。科学研究工作人员觉得，氧化产物的定量分析是很有可能的，氧的耗费会造成羰基峰的光谱仪指纹识别提升（聚对二甲苯N为1700cm-1，聚对二甲苯C为1695cm-1）。空气氧化速度随時间减少可能是因为可用以空气氧化的可以用高聚物链总数降低。在这种标准降低解是难以避免的。该构造不可以再作为防护层。[1]?。

在紫外光曝露和更高一些溫度下，聚对二甲苯F的耐热性能好于后者。最后，Parylene AF-4的溶点高过500°C。因为在高聚物链环中间具备CF2�？椋蚨氡鸬木鄱远妆蕉员龋诟嗟臏囟�/紫外线照射下更能长久生存。

25? °C 60 ?°C 100 ?°C 150??°C
Parylene ?AF4 Longer Longer Longer Longer
Parylene ?F Longer Longer Longer Longer
Parylene ?D Longer Longer 10 years ?1 day
Parylene ?C 130,000 years 15 years ?1 year ??1 day

Parylene ?C

UV exposure

 2.34 ?years
Parylene ?N 3880 years 10 years ?1 month ???1 day

Parylene ?N

UV exposure

 0.31 ?years

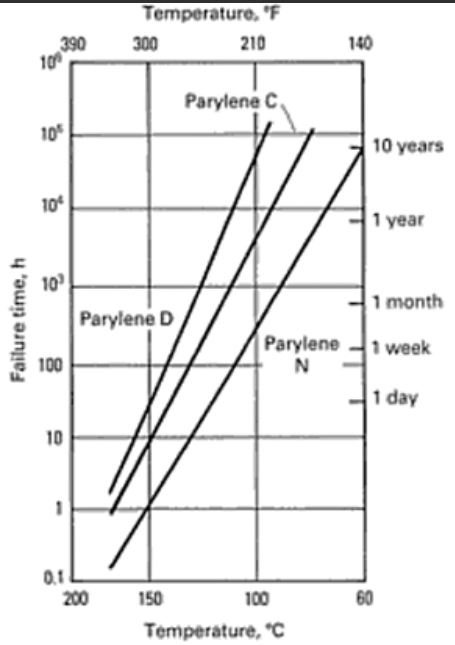

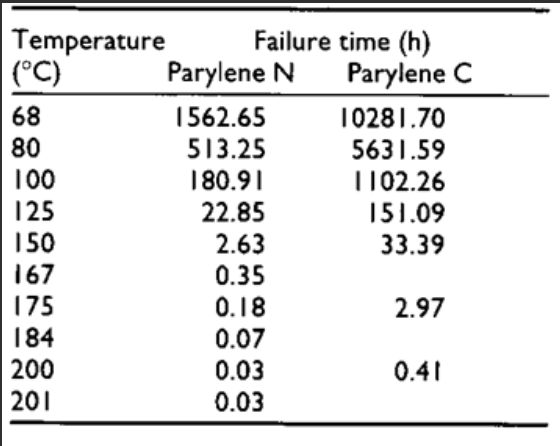

图1聚对二甲苯N，C和D的合理使用寿命随气体溫度的变动而转变。不成功：抗拉强度损害50％[2]?。左（表表明聚对二甲苯N和D的使用寿命）[3]?。

紫外线照射和使用期限的�：�：
Grattan和Bilz接着对聚对二甲苯C和N开展了另一项科学研究，以掌握紫外光曝露对空气氧化的�：�。她们将0.061 M的羰基浓度值设置为塑料薄膜无效的规范，并发觉在2500 lux的紫外线照射下，室内温度下Parylene N可以承担2784钟头（0.31年），Parylene C可以承担20538个钟头（2.34年）（如下图所示）。图2）[3]?。

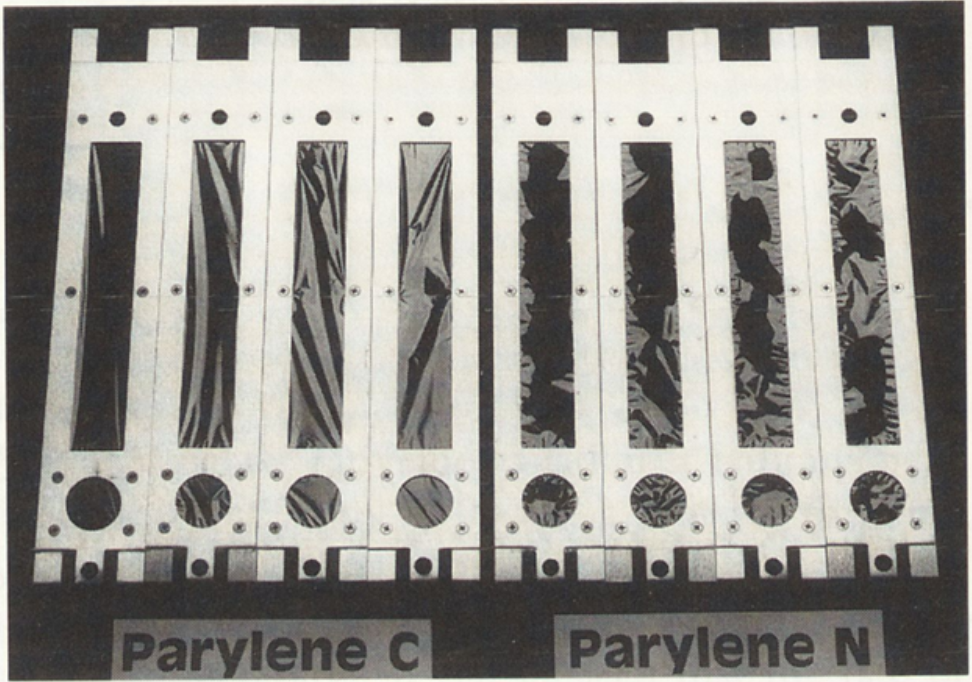

图2曝露于2500 lux的紫外光下3年之后。聚对二甲苯C详细，聚对二甲苯N破裂。

紫外线照射的塑料薄膜与未曝出的塑料薄膜中间的常见故障时间之间的极大差别为聚对二甲苯C和N的合理应用标准给予了至关重要的了解。聚对二甲苯D，C，N，AF4的化学结构界定了因为紫外光造成的溶解触碰。聚对二甲苯N是未替代的烃分子结构，聚对二甲苯C每一个反复�？榫弑敢桓鲎岳此净鄱远妆紻每一个反复�？榫弑�2个自来水消毒基。比较之下，聚对二甲苯AF4用氟原子替代了化工品苯环上的氢原子，进而大大的提高了其紫外光可靠性。

关键的是要留意，应用热处理工艺可以改进聚对二甲苯的物理性能。这也增强了使用期限[4]?。



该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。



【网站地图】【sitemap】
